偉克多工作室--- BCA  8051 遙控車 專題製作


□品名  BCA     手機遙控車 成品--定價2800

□品名  BCA_K  手機遙控車 套件---定價2300

套件需要以 ok 線於洞板上,手工配線焊接成品

訂購BCA 成品者 免費 高雄實驗室上課 1 小時



_BCAR0 (中型)  _BCAX (中型)

□需自備Android 手機來做遙控車控制專題

□學生專題適用,萬用蜂巢板一片,OK 銀線手工焊接成品

□電路圖及技術資料整理報告用

Android 手機程式apk 安裝檔及原始程式(APP  INVENTOR 開發)

8051 C程式及易用開發介面工具(usb 8051 下載模組)

開發工具齊全,8051 C 控制程式可以自行修改,下載,測試

□玩Android 手機遙控車+專題應用+技術資料-----整理報告無煩惱

APK 下載


[規格]

□系統組成:8051 控制板+專題小車車體+實驗用5V 電源+程式相關開發工具

□需自備Android 手機來做遙控車控制專題,系統不含手機

□學生專題適用,萬用蜂巢板一片,OK 銀線手工焊接成品,電路圖及技術資料整理報告用



□含程式相關開發工具:8051 易用開發介面工具(usb 8051 下載模組)

Android 手機程式相關開發工具:介紹免費下載APP  INVENTOR 軟體

8051 控制板組成:8051 +基本工作元件+直流馬達驅動晶片L293D

  +藍芽模組(距離 10 公尺內有效)

□基本功能:由 8051 接收手機藍芽信號,控制直流馬達驅動晶片,推動車體移

  動,並做音效展示,程式中演奏歌曲

□含8051控制程式:8051 C語言原始程式

□含Android 手機程式apk 安裝檔及原始程式(APP  INVENTOR 開發)

Android 手機程式功能可以自行修改,8051 C控制程式也可以自行修改,

  然後下載到8051 執行

□專題小車車體組成:減速直流馬達X2、塑膠車輪X2、車體、前輔輪

           配線、固定座X2、螺絲

□直流馬達驅動電壓:3-10V,直流馬達減速比:48:1,塑膠車輪:直徑 7 CM

□參考轉速: 3V---90 / 6V---190 /  7.2V---230 / 9V---300 /

□可自備電池供電,實驗用5V 電源方便長時間修改測試程式。


[說明]

_BCA2 (中型)  bca1

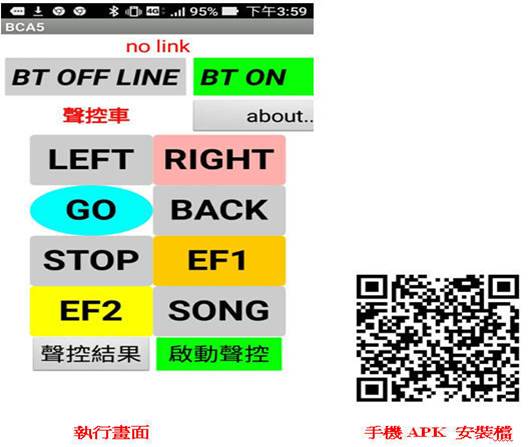

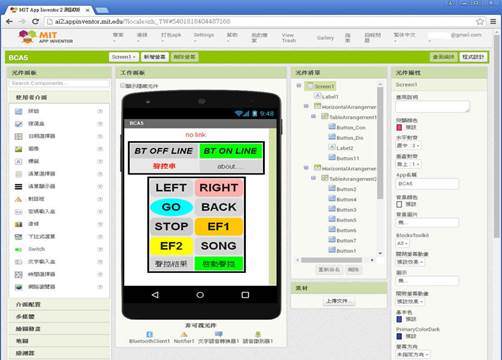

    手機執行畫面          APP ENVENTOR手機設計畫面



APP易用開發介面---APP ENVENTOR

b1



□採用APK 易用開發介面---APP  INVENTOR,小學生都用它來寫---手機控制樂高機器人功能,不一定要用Android SDK+Eclipse開發手機程式功能,以堆積木方式來設計程式功能,當積木堆完,程式也可以開始測試了!



□可以學習手機程式設計及藍芽模組應用技術,8051軟硬體控制及直流馬達控制技巧

8051程式可由usb 下載來測試

□操作說明電子

8051控制板上按鍵動作如下: K1車子前進4 方向行進測試

□手機遙控器操作如下:距離 10 公尺內有效

*方向控制:4 方向鍵控制,停止鍵發出音效

*EF1鍵:發出音效1

*EF2鍵:發出音效2

*EF3鍵:發出音效3

*SONG 鍵:演奏歌曲

開發工具齊全,8051 C 控制程式可以自行修改,下載,測試
