紅外線遙控器有低價、普遍應用的優點,是傳統電子裝置、家電、玩具中最常

配備的遙控方式,家電自動化應用及整合控制,常常會用到,因此紅外線遙控器學習型控制介面及相關應用是重要的關鍵技術,L51控制板主要內建紅外線學習控制模組,還可diy 做其他實驗應用:

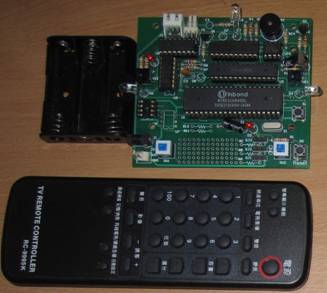

_L51A

*在紅外線未來應用更廣,是傳統電子創新應用的極佳整合實驗平台

*將可以快速開發出各式多元化,有創意的應用

*實現應用程式碼及8051C程式無限應用下載的各種實驗


L51 12 大特點



1 專書介紹如何玩/應用 L51 控制板

2好玩,買成品來便可以直接玩遙控器學習功能

3好用,將一堆遙控器常用功能集中到L51,好用多了



4好寫,想改功能,改8051 c 程式,再下載程式來測試

5好做,做專題,經由串列介面可以輕易實現

6學習 8051 C 程式,由基本範例到應用程式持續更新



7 網路雲端諮詢,有了程式下載功能,便可以在家,自行設計實驗

  遇實驗問題可以由網路雲端做技術諮詢

8硬體可擴充及升級,支援有遙控器的裝置免改裝變聲控技術

9diy 做其他實驗,照做實驗板的各式實驗組合,遙控器功能大變法!



10 可搭配APP 程式,做相關Android手機或平板控制實驗

11支援有關手機程式設計 App Inventor 程式源碼,超簡單

12 專屬網頁程式下載應用設計者親自技術諮詢相關應用





功能

□系統組成:遙控器+模組+電池座,可由外部 5v 供電。

3組紅外線發射輸出,可控制多組家電遙控器設備

1組紅外線學習輸入,支援紅外線載波頻率:32.768kHz或接近頻率

□可學習並儲存10組紅外線命令----由遙控器設定學習/發射

□含 2 組接近感應器,接近時可發射 4 組紅外線信號,有壓電喇叭嗶聲提示,

  手碰感應器自動發射信號,控制家電開啟

□成品或套件 組裝完成後,都可以直接使用於家中,控制多組家電遙控器設備,只需一支遙控器

□支援UART TTL介面,由串列介面可控制模組做學習,發射,可做家電自動化相關 8051專題製作,提供外部8051組合語言及C語言範例程式

L51 使用LO51晶片(ISP 8051 晶片),由PC 介面下載程式,快速方便驗

  證新程式功能,程式碼最大容量為 64 KB

PC連線,PC變身為家電遙控器,可遙控家電動作

下載史賓/羅本機器人程式,與PC連線後,PC 可控制史賓/羅本機器人

□含洞洞孔做額外的硬體擴充

□軟體更新做永久學習,含8051範例 C程式及應用程式

 網址  : www.vic8051.idv.tw/exp_dcxs.htm




L51 控制板 牛刀小試:

*玩遙控車,支援Android手機或平板控制實驗

*玩家電遙控,支援Android手機或平板控制實驗

*玩聲控遙控車,玩聲控家電

………….更多

有了程式下載功能,便可以在家,自行設計專題製作程式及實驗

還可 客製化修改功能---技術諮詢


L51報價---可郵局代收貨款訂購

□品名L51_IRK     L51遙控家電     套件--1200

□品名L51_IR       L51遙控家電     成品-- 1400

□品名L51_IRAP    L51遙控家電(含手機遙控)   成品--1700

品名L51_PCB :空印刷電路板---150

品名L51_PCBM:空印刷電路板+內建學習型 遙控器控制晶片--- 300


本網站上直接定書,套餐特別優惠服務---可郵局代收貨款訂購

品名 L51_BK_PCB

單買專書 450 + L51 空電路板(L51_PCB) 150 + 運費 50 =  特別優惠=500



品名 L51_BK_PCBM

單買專書 450 + L51 空電路板含控制晶片(L51_PCBM) 300 +運費50=特別優惠=600



品名 L51_BK_IR

單買專書 450 + L51遙控家電成品 1400 + L51 空電路板(L51_PCB)=特別優惠=1700



品名 L51_BK_ IRAP

單買專書 450 + L51_IRAP  L51遙控家電(含手機遙控)成品1700+ L51 空電路板(L51_PCB)=特別優惠=2000


技術諮詢 訂購產品






_L51APXX





[產品出貨內容]

1L51 電路板一套 (若買成品已組裝測試正常)

2紅外線遙控器

3USB8051 下載模組

4 5V電源+電池座

5 3 PIN 連接線UART  TTL介面,由串列介面連接8051控制應用

6 CD 軟體




□品名L51_IRAP    L51遙控家電(含手機遙控)   成品--1700

技術諮詢 訂購產品  回首頁



[產品出貨內容]

18051電路板+藍芽模組一套 (成品已組裝測試正常)

2紅外線遙控器,不含手機

3USB8051 下載模組

4 5V電源+電池座

5 3 PIN 連接線UART  TTL介面,由串列介面連接8051控制應用

6 CD 軟體( apk 安裝檔及原始程式,以APP INVENTOR 開發 )

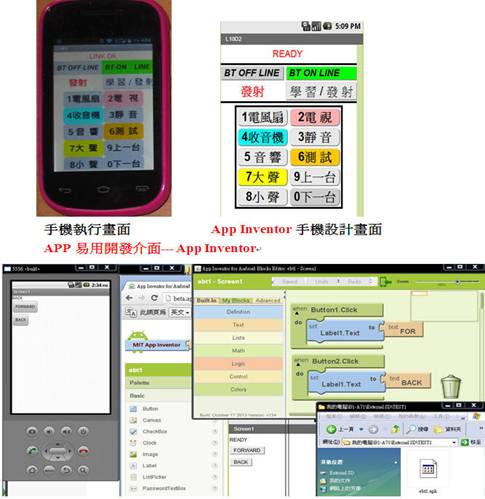

Android 手機程式相關開發工具:介紹免費下載APP  INVENTOR 軟體

Android 手機程式:apk 安裝檔及原始程式(APP INVENTOR 開發)

Android 手機程式功能可以自行修改,8051 簡單範例控制程式也可以自行

  修改,然後下載到8051 執行

採用APK 易用開發介面---APP  INVENTOR小學生都用它來寫---
手機控制樂高機器人功能,不一定要用Android SDK+Eclipse開發手機程式

功能,以堆積木方式來設計程式功能,當積木堆完,程式也可以開始測試了!

2_appL10

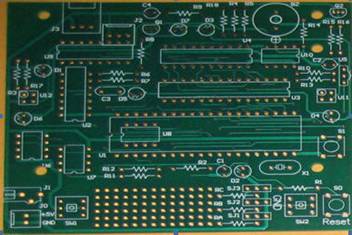

L51_PCB :空印刷電路板(定價 150 元整)

做一般實驗,需擴充才能做學習型遙控器實驗

P1

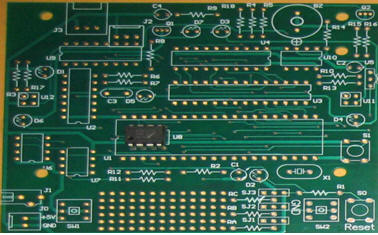

L51_PCBM(定價 300 元整)

可做一般實驗及學習型遙控器實驗,內建學習型遙控器控制晶片(LIRC)

P2


更多擴充實驗>>>>>>>>>






8051範例 C程式及應用程式:

*基本C測試程式

*紅外線遙控器解碼

*遙控 LED 燈 及遙控家電電源

*紅外線遙控伺服車

*紅外線遙控伺服車加裝 超音波測距

*紅外線遙控伺服車加裝 語音合成介面

*紅外線遙控發射器

*PC 變身為家電遙控器

*PC 控制史賓機器人

*聲控車

*遠端控制聲控車---使用聲控模組 VCMM

*遠端控制聲控車---使用中文聲控模組 VI

*聲控家電及電視---使用聲控模組 VCMM

*聲控家電及電視---使用中文聲控模組 VI



□軟體含應用程式:

*學習型遙控器製作---10組紅外線命令

*紅外線信號分析器---規劃中

*紅外線遙控器信號備份機---規劃中


學習型遙控器製作/應用例--10組紅外線命令

L51下載檔案 L10v1.HEX 後,將L51 變為萬用遙控器實驗開發平台,您

 可以利用它:

*將許多支遙控器常用鍵碼,存在單一片板上來操控

*以手觸控,可以發射信號出去

*可以遙控器遙控發射信號

*L51控制板與外部8051連線,設計特殊硬體來控制L51 發射信號

*L51控制板與外部PC介面連線,將 PC變為遙控器控制裝置



□更多新的8051範例程式支援外部控制 L51 的各式應用

*任意按鍵安排8051學習型遙控器

*冷氣定溫控制

*定時發射紅外線信號

*遙控隔壁間家電裝置

*打電話回家控制冷氣開關---規劃中

* L51 各式應用實驗---規劃中


L51 串列介面控制碼

□控制碼 'L' +'0'--'9': 學習一組信號

□控制碼 'T' +'0'--'9': 發射一組信號

在專題中可以輕易加入學習/發射一組遙控器信號, 8051 C 範例程式如下:



//學習遙控器信號

if(c=='0') { tx('L');  tx('0'); break; }

if(c=='1') { tx('L');  tx('1'); break; }

if(c=='2') { tx('L');  tx('2'); break; }



//發射遙控器信號

if(c=='0') { tx('T');  tx('0'); }

if(c=='1') { tx('T');  tx('1'); }

if(c=='2') { tx('T');  tx('2'); }




LO51晶片特性及規格

□ 以ISP (In System Programming) 技術設計的8051 相容單晶片

□ 內建程式載入程式可以由串列埠連接 PC 而下載程式,快速,方便

□ 程式一旦下載後程式碼永久保存在 LO51

□ 學習 8051 單晶片程式最佳方式,免燒錄,免 ICE,免拆排線

□ 可下載程式碼容量: 64 KB

8051 P0 P1 P2 P3 完全可以做自由的 I/O 控制

□ 執行速度最快至 40 MHz

□ 內部下載程式碼最大容量為 64 KBRAM 512 位元組

□ 可以外接 64 KB EPROM 做程式碼執行及 64 KB 資料容量

P0 P1 P2 P3 4 I/O 埠、3 16 位元計時計數器

1 組 全雙工串列埠、6 組中斷源、內建電源管裡工作模式

指令碼 8051 完全相容




[下載HEX ]

*學習型功能HEX 檔,不提供C 程式源碼----學習型通用功能



* PC 變身為家電遙控器HEX ----PC 家電遙控

i1

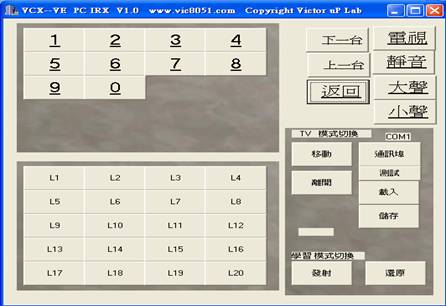

PC LIP 控制家電遙控





* PC 控制史賓機器人HEX ----史賓機器人遙控

RO_MENU

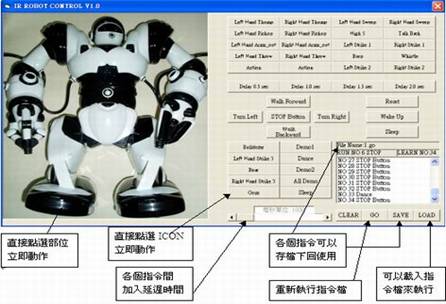

PC LIP 控制史賓機器人或是 羅本愛特機器人
